EtherCAT轉EtherNet/IP實現工控機與
機器人設備通訊的配置案例
一、案例背景
來自錢江機器人公司使用網關的案例，本案例主要用在機器人控制柜的配件，刀片式IO板上的。現場情況一側是工控機走EtherNet/IP，通過網關作為EtherCAT主站，EtherCAT網口側接IO板從站，因?yàn)楣こ處煕]有太多時間做EtherCAT主站部分開發，想通過網關EtherNet/IP轉EtherCAT直接接從站設備（比如IO板，驅動器），經過到市場找方案，經過對技術參數，售后服務及穩定性等各方面的篩選比對，最終選用的是捷米特品牌的JM-ECTM-EIP網關模塊，屬于EtherCAT主站網關。
二、硬件設備
· 工控機：支持標準的EtherNet/IP協議
· 機器人EtherCAT IO板：支持標準的EtherCAT協議

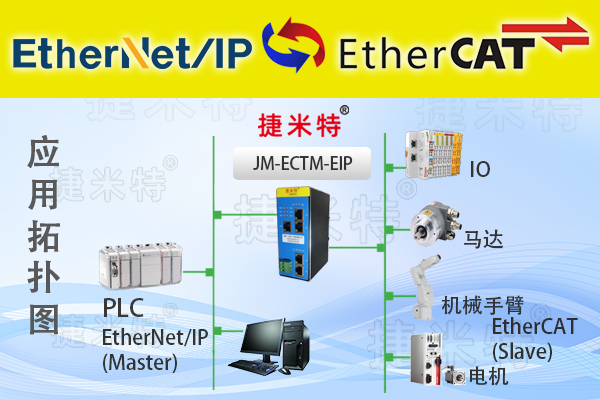

· 捷米特JM-ECTM-EIP協議網關：實現EtherNet/IP網絡與EtherCAT網絡之間的數據通 訊，即EtherNet/IP和EtherCAT網絡之間無縫內部連接。該網關可實現雙向數據交換，既允許現有的、低成本的EtherCAT設備集成到EtherNet/IP
三、技術指標
Ø ECTM-EIP在EtherNet/IP一側為EtherNet/IP從站，在EtherCAT一側為EtherCAT主站；
Ø EtherCAT最多支持500個字節
Ø 支持DC-Synchronous、SM Synchronous模式
Ø 支持拓?fù)洳榭雌鳌⒃\斷檢測、自動掃描
Ø 支持EtherNet/IP協議；
Ø 支持最大的輸入字節數為1500字節，最大的輸出字節為1500字節；
Ø 供電：24VDC(±5％)，最大功率3.5W ；
Ø 防護等級：IP20；
四、設備連接及配置過程：
1. 配置 EtherCAT 側參數
· 設置從站信息：在軟件中添加 IO 板設備的從站信息，根據 IO 板設備的型號和規格，導入相應的設備描述文件（EDS文件）。
· 配置通信參數：設置EtherCAT 網絡的通信速率、周期時間等參數，確保與IO板設備的通信要求相匹配。例如，將通信速率設置為100Mbps，周期時間設置為 1ms。
2. 配置 EtherNet/IP 側參數
· 設置 IP 地址：為協議轉換網關的 EtherNet/IP端口分配一個與工控機在同一網段的 IP 地址，如 192.168.0.100，子網掩碼設置為 255.255.255.0。
· 配置連接參數：設置 EtherNet/IP 的連接類型、連接超時時間等參數。例如，將連接類型設置為顯式連接，連接超時時間設置為 500ms。
· 雙擊

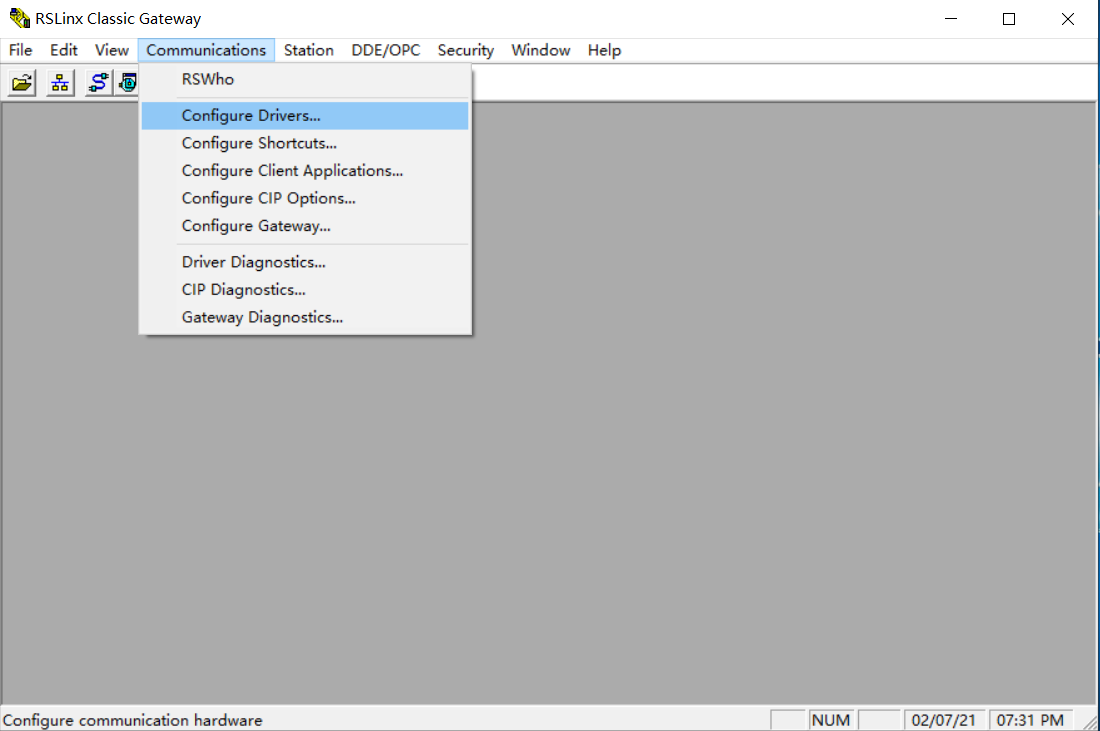

圖標，打開軟件，在RSLinx軟件中配置通訊驅動程序，從 “Communications”（通訊）下拉菜單中選擇“Configure Drivers”（配置驅動程序），將出現“Configure Drivers”對話框（在添加新驅動程序之前，確認滿足以下條件：工作站正確配置工作站的IP地址和其他網絡參數，正確連接到EtherNet/IP網絡）；
·

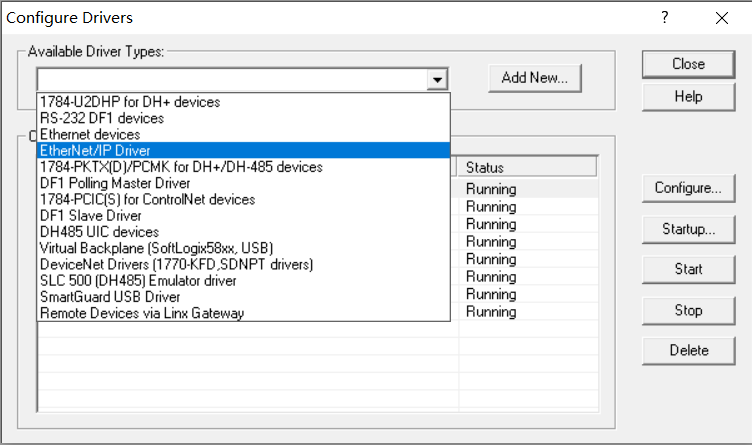

· 從“Available Driver Types”（可用的驅動程序類型）下拉菜單中選擇“EtherNet/IP Driver”（EtherNet/IP驅動程序）或者“Ethernet devices”（以太網設備），然后點擊“Add New…”（新加）；
·
· 將顯示“ Add New RSLinx Classic Driver”（添加新RSLinx Classic驅動程序）對話框；可以修改新的驅動程序名稱，此例子接受缺省名字（AB_ETHIP-2）然后單擊OK;
·

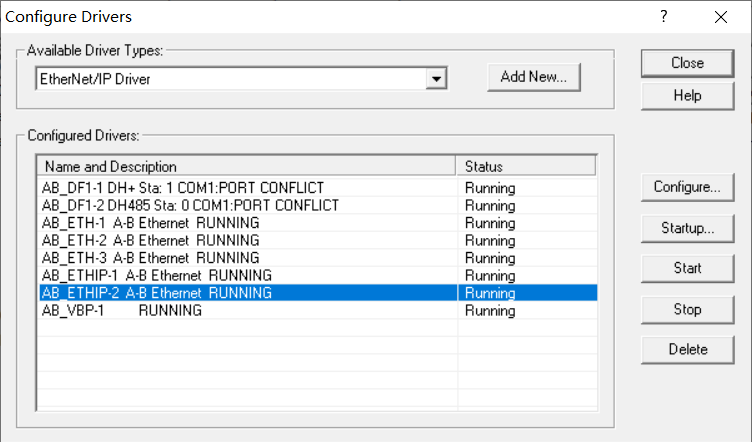

· 新的驅動程序AB ETHIP - 2 A-B Ethernet RUNNING在Configured Drivers列表里，如下圖，點擊Close；
·

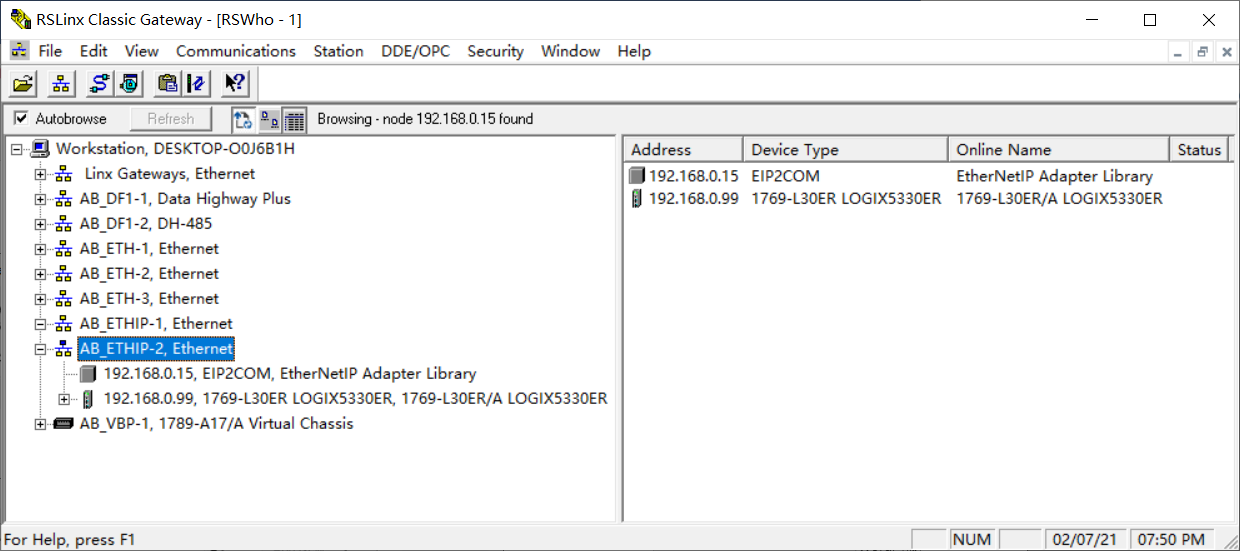

· 點擊Communication下拉菜單的RSWho或者點擊RSWho圖標
，彈出RSWho對話框，顯示控制網絡的樹狀瀏覽畫面，雙擊AB_ETHIP-2,Ethetnet驗證剛才配置的AB_ETHIP驅動能否與Logix控制器或者網關設備進行通訊；（如果有設備的通訊狀態出錯，例如一個被認可的設備被拔掉，設備顯示帶紅色X，表明RSWho原先認可，但現在無法找到）；
·

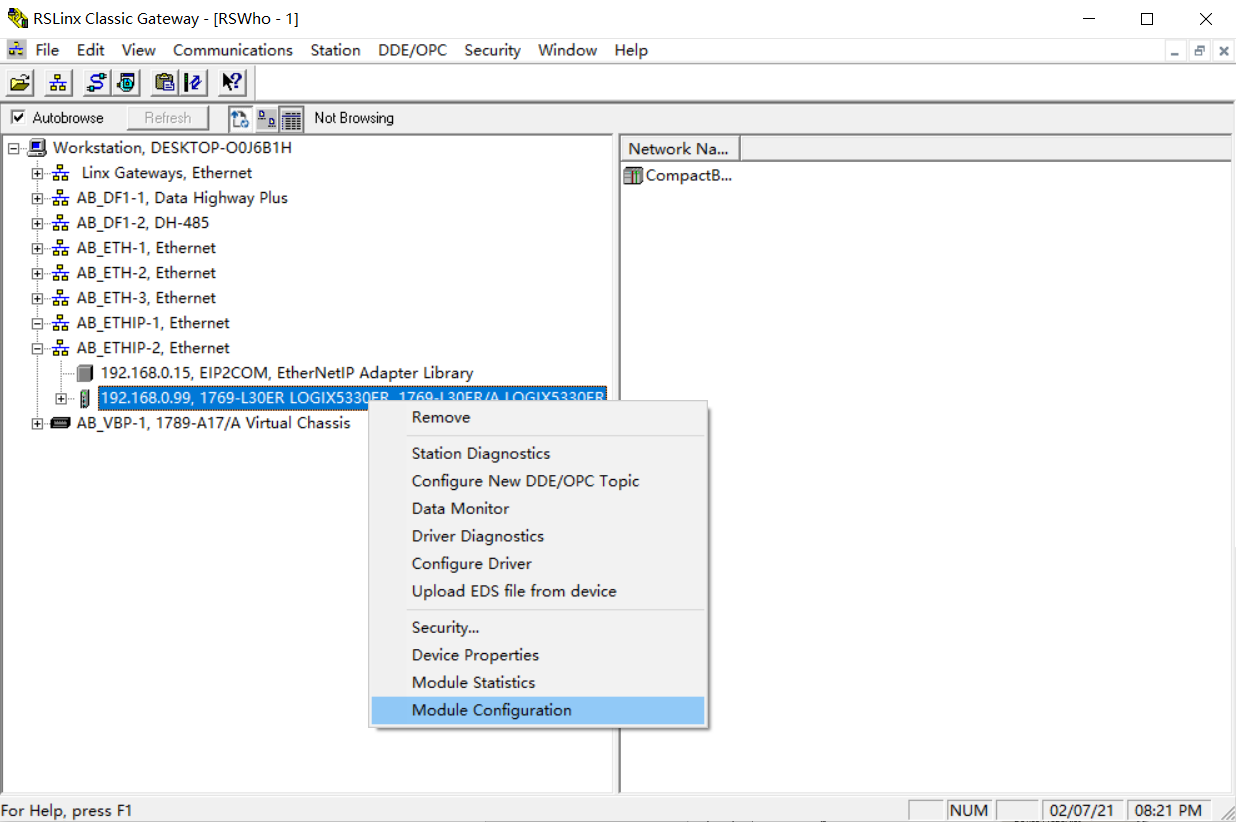

· 可使用RSLinx軟件（或者Studio 5000）修改通訊模塊的IP地址，右擊EtherNet/IP模塊，選擇Module Configuration（模塊配置）
·

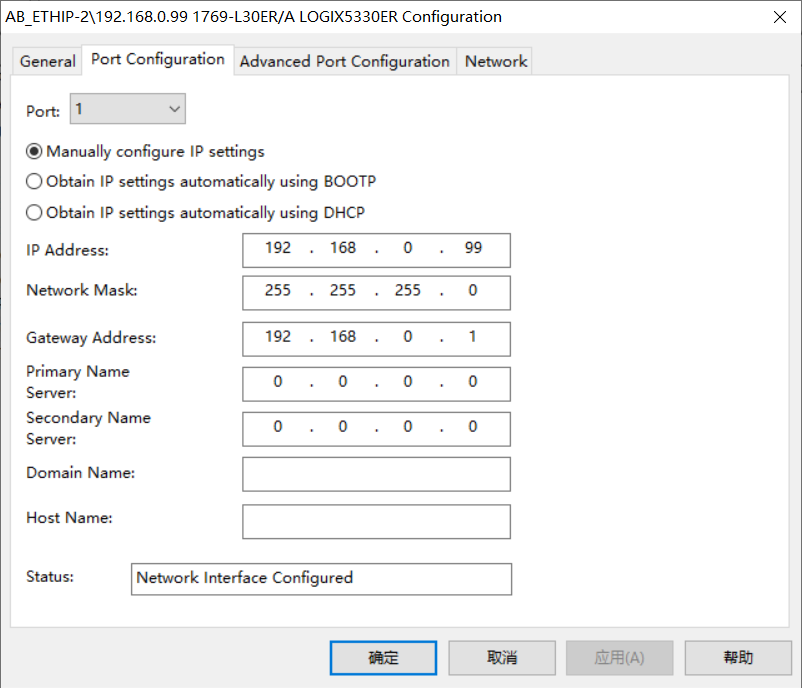

· 單擊Port Configuration（串口配置）選項卡，修改完成后點擊確認；
·
5. 數據映射
在網關配置軟件中進行數據映射，將EtherCAT側IO板設備的輸入輸出數據映射到 EtherNet/IP 側的相應數據區域。例如，將 IO 板設備的第1-8個數字輸入信號映射到EtherNet/IP的輸入寄存器0--7 中。
6. 保存配置
完成所有參數配置和數據映射后，保存配置并將其下載到協議轉換網關中。
五、系統測試
1. 啟動所有設備，包括工控機、協議轉換網關和 IO 板設備。
2. 在工控機的控制軟件中，查看監控界面上的數據顯示是否正常。通過手動操作IO板設備的輸入信號，觀察監控界面上的指示燈是否相應變化。
3. 在控制軟件中發送控制指令，檢查IO板設備的輸出是否按照指令進行動作。例如，發送一個輸出信號使IO板設備的某個繼電器閉合，觀察繼電器的實際狀態。
4. 如果在測試過程中出現通信故障或數據異常，檢查設備的連接是否正常，網關和工控機的配置參數是否正確，排查網絡故障等問題。
（具體內容配置過程及其他相關咨詢可聯系楊工。）
