Ethernet/IP協議從站轉Modbus TCP協議主站應用于庫卡機器人與西門子S7-1200 PLC雙向通訊
Ethernet/IP協議從站轉Modbus TCP協議從站
項目背景
在某汽車零部件生產車間的焊接生產線上，庫卡機器人承擔著關鍵的焊接任務，其控制系統采用的是Ethernet/IP協議。而整個車間的自動化控制系統則以西門子S7-1200PLC為核心，通過Modbus TCP協議進行數據交互。為達成焊接過程的自動化精準控制，以及對生產數據的實時監控，實現庫卡機器人與西門子S7-1200PLC之間的互聯通訊變得尤為關鍵。鑒于兩者協議的差異，Ethernet/IP轉ModbusTCP網關成為滿足這一現場需求、確保生產系統高效協同運作的必要設備。
系統架構
· 硬件組成：包括庫卡機器人、西門子 S7 - 1200 PLC、Ethernet/IP轉Modbus TCP網關（捷米特 JM - EIP - TCP/RTU 網關）、焊接電源、夾具等設備。庫卡機器人通過 Ethernet/IP 網絡與網關連接，西門子 S7 - 1200 PLC 通過 Modbus TCP 網絡與網關連接，網關作為中間設備實現兩種協議的轉換。
· 軟件配置：在庫卡機器人的控制系統中，配置 Ethernet/IP 通訊參數，包括 IP 地址、端口號等。在西門子 S7 - 1200 PLC 的編程軟件 TIA 博途中，進行 Modbus TCP 通訊的組態和編程。同時，使用捷米特網關的配置軟件對網關進行參數設置。
Ethernet/IP通信配置、Modbus TCP協議配置說明：
· Ethernet/IP 側配置：將庫卡機器人的 EDS 文件導入到網關配置軟件中，添加庫卡機器人作為 Ethernet/IP 從站。設置網關與庫卡機器人之間的通訊參數，如 IP 地址、輸入輸出數據長度等。根據焊接系統的需求，映射庫卡機器人的控制信號和狀態信號到網關的 Ethernet/IP 數據區。
· Modbus TCP 側配置：在網關配置軟件中，添加西門子 S7 - 1200 PLC 作為 Modbus TCP 主站或從站（根據實際需求）。設置 Modbus TCP 通訊參數，包括 IP 地址、端口號、功能碼、寄存器地址等。將網關的 Ethernet/IP 數據區與西門子 S7 - 1200 PLC 的 Modbus TCP 數據區進行映射，確保數據的正確傳輸。
· 下載配置：完成上述配置后，將配置信息下載到捷米特 JM - EIP - TCP/RTU 網關中，使網關按照設定的參數進行協議轉換和數據傳輸。

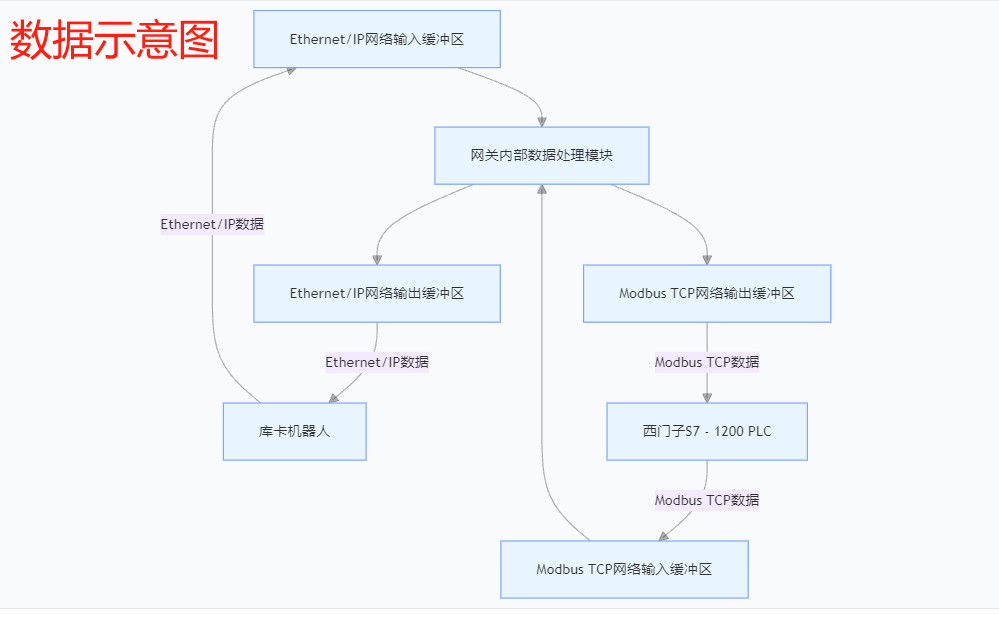

通訊實現過程

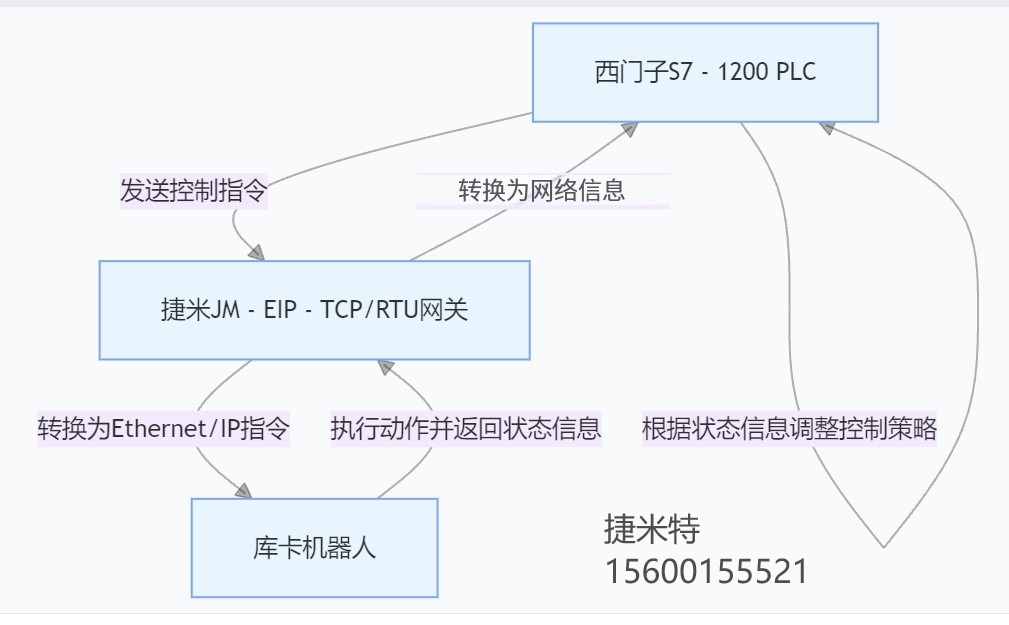

· 數據發送：當西門子 S7-1200PLC需要控制庫卡機器人進行焊接操作時，PLC 將焊接任務的相關指令和參數通過ModbusTCP協議發送給網關。網關接收到數據后，根據配置的映射關系，將數據轉換為Ethernet/IP協議格式，并發送給庫卡機器人。
· 數據接收：庫卡機器人在執行焊接任務過程中，將自身的狀態信息（如焊接電流、電壓、機器人位置等）通過 Ethernet/IP 協議發送給網關。網關將這些數據轉換為 Modbus TCP 協議格式后，發送給西門子 S7 - 1200 PLC。PLC 可以根據接收到的狀態信息，對焊接過程進行實時監控和調整。
·
應用效果
· 提高生產效率：通過實現庫卡機器人與西門子 S7 - 1200 PLC 的互聯通訊，焊接系統的自動化程度得到提高。機器人能夠根據 PLC 發送的指令準確地執行焊接任務，減少了人工干預，提高了焊接生產的效率和質量。
· 增強系統靈活性：由于網關支持多種協議轉換，使得不同品牌和型號的設備能夠在同一系統中協同工作。在后續的生產過程中，如果需要更換或添加設備，只需對網關進行相應的配置，而無需對整個系統進行大規模的改造。
· 實現遠程監控：借助西門子 S7 - 1200 PLC 的網絡功能，可以將焊接系統的數據上傳到車間的監控中心或云端服務器。工程師和管理人員可以通過遠程終端實時查看焊接過程的參數和設備狀態，及時發現和解決問題，提高了設備的管理水平和維護效率。
總結
本案例中，利用捷米特 JM-EIP-TCP/RTU型號網關成功實現了庫卡機器人（Ethernet/IP 協議）與西門子S7-1200PLC（ModbusTCP協議）焊接系統中的通訊（即ModbusTCP轉Ethernet/IP協議轉換）。通過網關的協議轉換功能，解決了不同協議設備之間的兼容性問題，實現了設備之間的數據交互和協同工作。這種方案在工業自動化領域具有廣泛的應用前景，可以為企業提高生產效率、降低成本、提升產品質量提供有力的支持。
